Referencias

Cinco años en alta velocidad, en servicio

Nuestros sistemas están instalados en vía, funcionando de forma desatendida, con contrato de mantenimiento y calibración anual documentada.

emplazamientos instrumentados: 5
vías monitorizadas: 10
primera puesta en marcha: 2021
muestras en validación óptica: 115.880

Proyectos

Contexto, solución y resultado

Presentamos los proyectos de forma anonimizada. Podemos facilitar el detalle de cliente y emplazamiento en una conversación comercial, con la autorización correspondiente.

01En servicio desde 2021

Monitorización de catenaria en alta velocidad

Cinco emplazamientos · Línea de alta velocidad española

Reto

Vigilar de forma permanente el comportamiento dinámico de la interacción pantógrafo-catenaria en cinco puntos singulares de una línea de alta velocidad, con doble vía en cada emplazamiento y sin posibilidad de mantenimiento frecuente en campo.

Solución

Instalación completa del sistema DCDP en cada punto: transductor en ménsula con alimentación solar, digitalización en campo, transmisión por fibra óptica, detección de paso por infrarrojos, estación meteorológica, servidor industrial y notificación por SMS y correo.

Resultado

Cinco años de operación continua desde la primera puesta en marcha
Diez vías monitorizadas de forma permanente
Contrato de mantenimiento preventivo con informe periódico y soporte remoto
Calibración anual documentada y certificados por vía
Evolución continua del software de explotación desde 2021

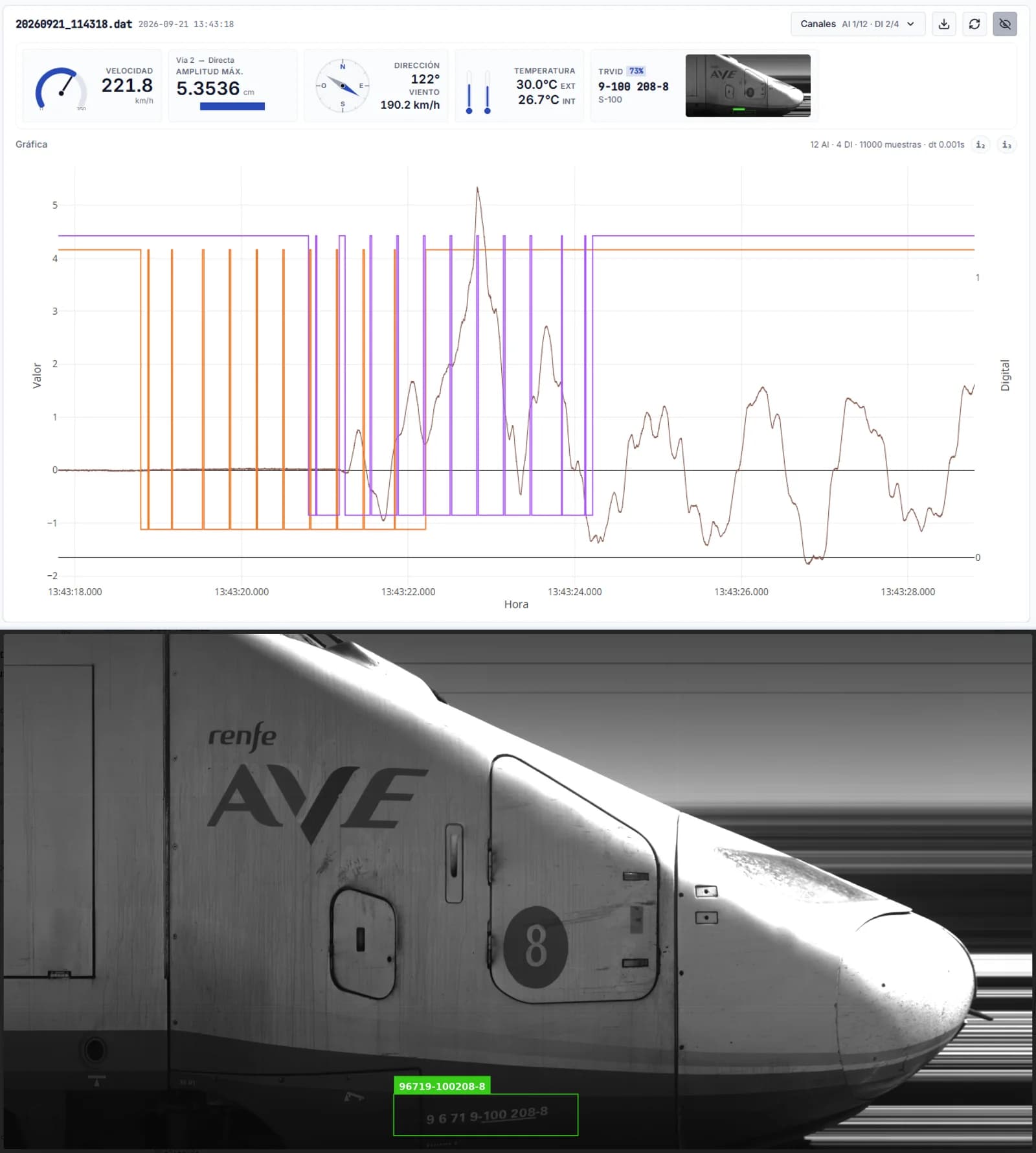

Misma medida DCDP al paso de un AVE: gráfica de elevación de catenaria arriba e identificación óptica del vehículo abajo

02Implantado, con campaña de datos

Instrumentación de alimentador en subestación

Subestación de tracción · Línea de alta velocidad

Reto

Un tramo con averías recurrentes que provocaban cortes de catenaria. Faltaba una señal continua y de resolución suficiente para caracterizar la demanda real del alimentador y fijar umbrales de alerta con base empírica.

Solución

Medida de intensidad mediante bobina de Rogowski sobre el alimentador, con conversión analógico-digital a potencial de catenaria y transmisión por fibra óptica al edificio técnico. Adquisición a 1.000 muestras por segundo e histórico continuo a 10 muestras por segundo y canal.

Resultado

Base nocturna caracterizada en torno a 14 A
Máximo registrado de 574 A durante la campaña de medida
Patrón diario identificado, con picos concentrados entre las 18:30 y las 20:00
Umbral operativo de referencia establecido en 400 A sobre datos propios

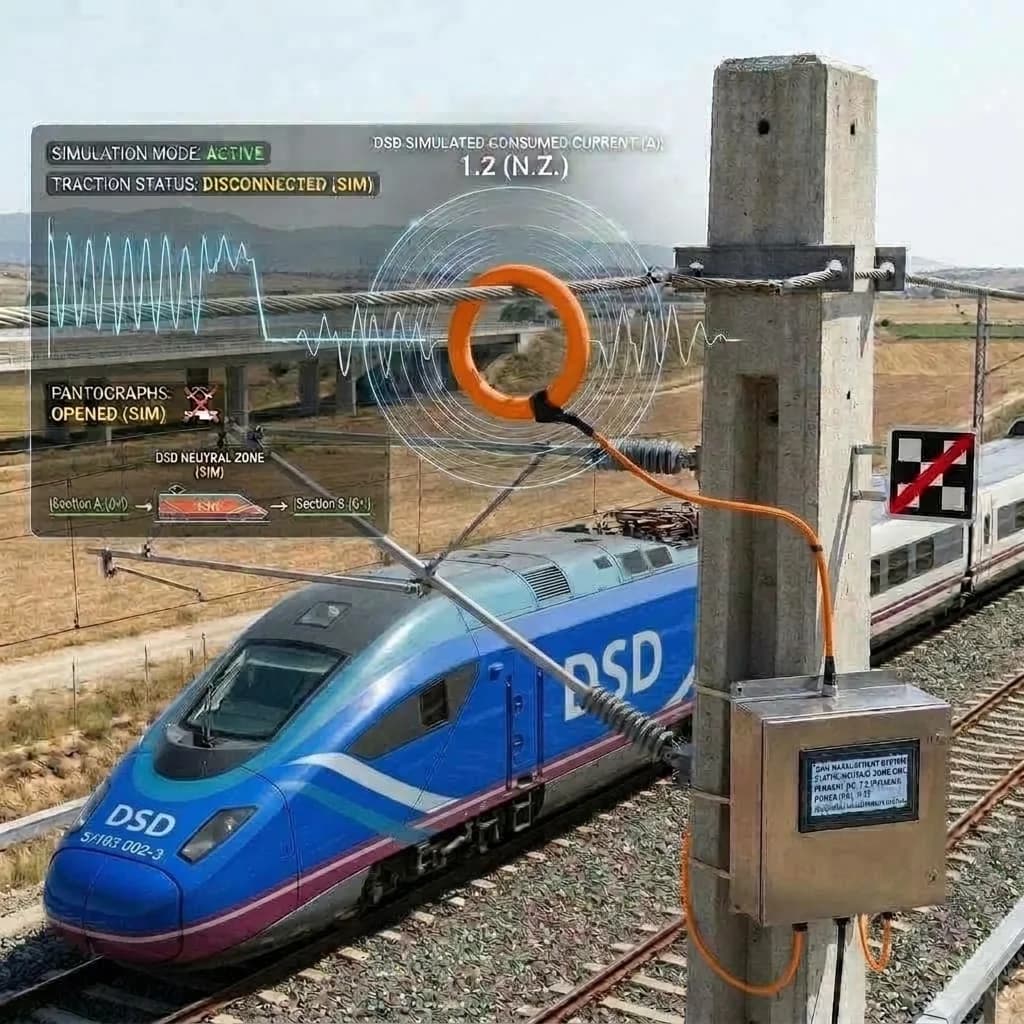

Bobina de Rogowski sobre un alimentador midiendo la corriente al paso de un tren, con la caja de digitalización instalada en el poste

03Validado en campo

Validación de auscultación geométrica óptica

Base de mantenimiento y accesos de estación · Línea de alta velocidad

Reto

Demostrar que un sistema óptico embarcado puede sustituir o complementar la inspección geométrica de catenaria con repetibilidad suficiente para sostener decisiones de mantenimiento, incluidos los tramos de doble hilo.

Solución

Campaña de validación del sistema SAGLAC sobre recorridos reales, con seis capturas independientes y análisis estadístico de altura, descentramiento, separación de hilos gemelos y desgaste de la cara de rozamiento frente al perfil nominal.

Resultado

115.880 muestras analizadas en seis capturas
Repetibilidad en altura entre 0,10 y 0,21 mm de desviación típica
Repetibilidad en descentramiento entre 0,10 y 0,17 mm
Menos del 1,5 % de hilos gemelos fusionados sin resolver
Sin sesgo medido de desgaste sobre hilo nuevo

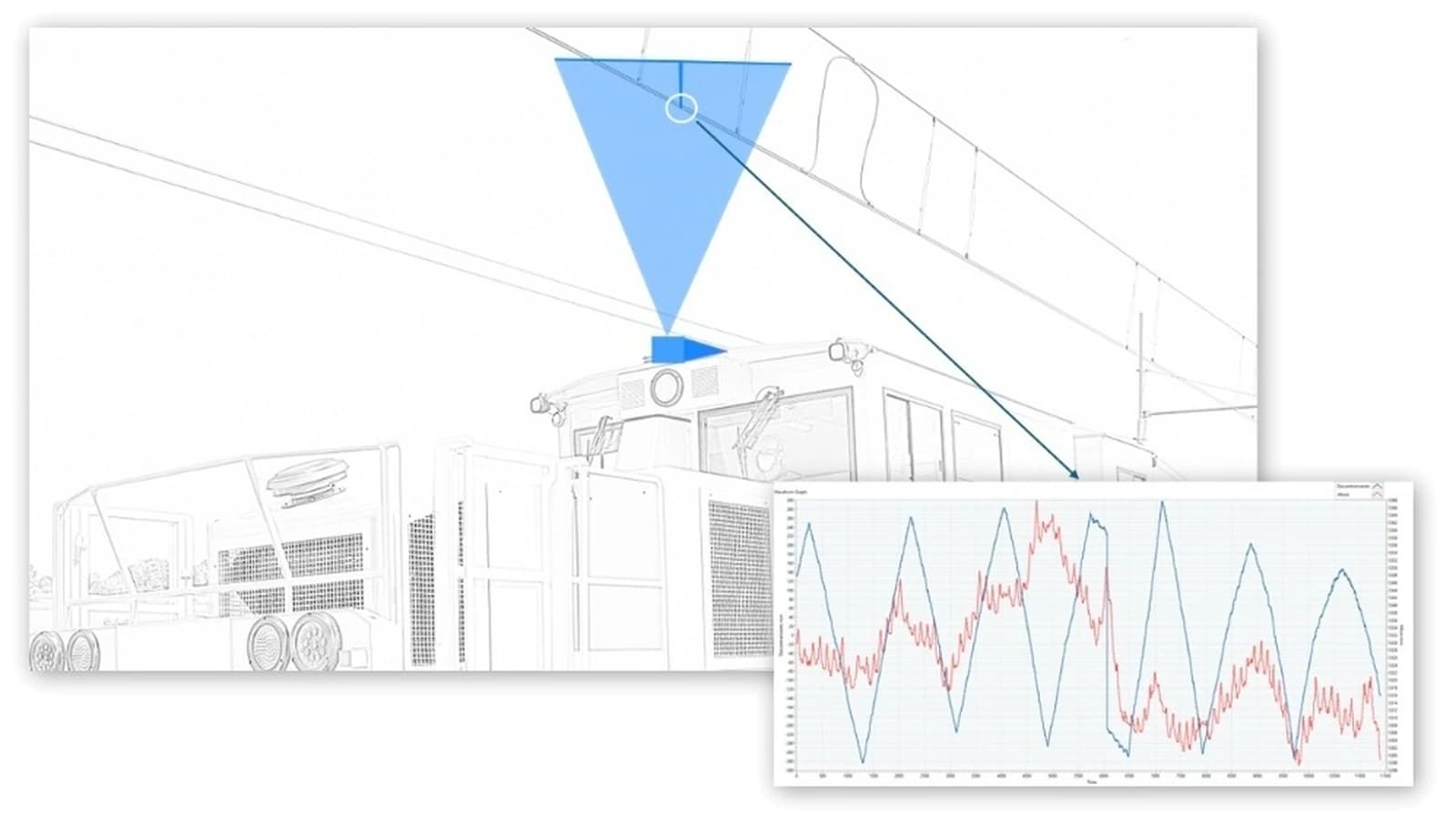

Esquema de auscultación geométrica óptica embarcada: cono de medida sobre el hilo de contacto y gráfica de altura y descentramiento

Lo que demuestra la base instalada

Poner un sistema en vía es el primer paso

Lo que importa es que siga midiendo bien cinco años después, con la documentación en regla y sin haber interrumpido el servicio.

Continuidad operativa

Los sistemas desplegados llevan cinco años funcionando de forma desatendida, con arranque automático tras corte y gestión completa en remoto.

Trazabilidad documental

Cada instalación mantiene fichas técnicas, certificados de calibración por vía, informes de estado y registro histórico de intervenciones.

Capacidad de reacción

Ante una rotura de suministro de componentes críticos, se reacondicionaron los servidores y se adaptó el código para entregar el sistema en plazo.

Solvencia contractual

Empresa inscrita en el Registro Oficial de Licitadores y Empresas Clasificadas del Sector Público, con documentación de solvencia al día.

Nota

Los nombres de clientes, contratos y emplazamientos concretos se publican únicamente con autorización expresa. En una conversación comercial podemos facilitar el detalle completo de cada referencia, incluida documentación técnica y de calibración.
