Supervisión de intensidad y consumo en alimentadores de catenaria
Medida de intensidad y consumo en alimentadores de catenaria mediante bobina de Rogowski, con digitalización a potencial de catenaria y transmisión por fibra óptica al edificio técnico. Adquisición a 1.000 muestras por segundo e histórico continuo.
- adquisición por canal
- 1.000 sps
- histórico continuo por canal
- 10 sps
- máximo registrado en campaña
- 574 A
- de fibra óptica por equipo
- 8 canales
El problema
Sin una señal continua en el alimentador, una avería recurrente es más difícil de caracterizar
Cuando un tramo concentra averías con corte de catenaria, la investigación se apoya en registros de protecciones y en reconstrucciones a posteriori. Falta la señal continua que describe qué demandaba realmente el alimentador antes del evento.
Instrumentar el alimentador permite pasar de causas probables a un análisis sobre datos del propio emplazamiento.
Cadencia limitada
Los registros disponibles suelen tener una cadencia demasiado baja para describir un transitorio. Cuando el evento dura décimas de segundo, un dato por minuto no lo captura.
Medida a potencial de catenaria
Adquirir la señal en el lado de alta exige electrónica que trabaje a potencial de catenaria y una vía de transmisión que aísle galvánicamente el edificio técnico.
Umbrales sin base empírica
Fijar un umbral de alerta sin conocer el perfil real de demanda del alimentador produce falsos positivos o silencio ante el evento que importaba.
Cómo funciona
De la bobina al edificio técnico, por fibra

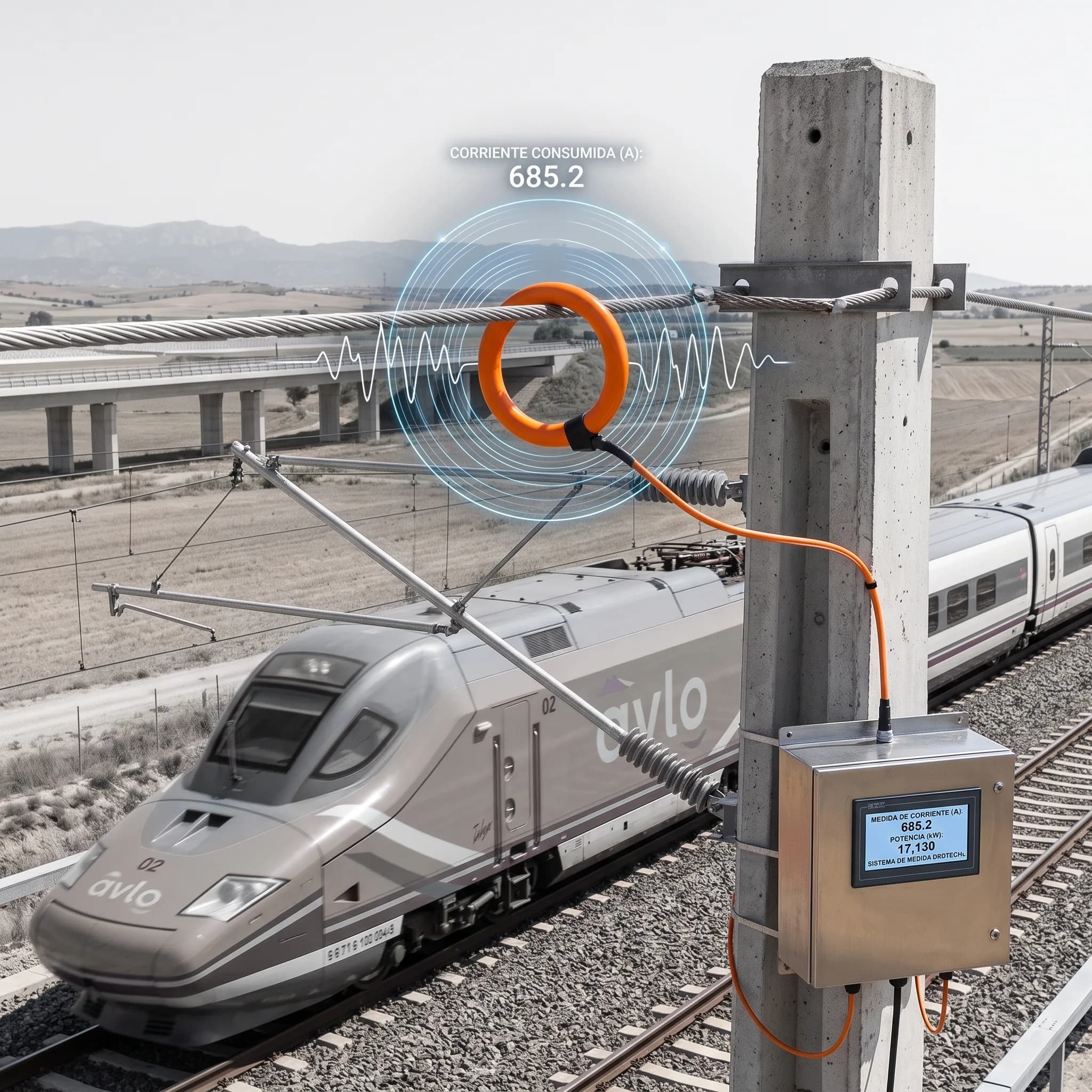

Bobina de Rogowski en el alimentador
Medida de intensidad no intrusiva sobre el conductor, sin abrir el circuito ni modificar la instalación eléctrica existente.
Digitalización a potencial de catenaria
La conversión analógico-digital se realiza en el propio lado de alta, evitando llevar señal analógica por un entorno electromagnéticamente hostil.
Transmisión por fibra óptica
El dato ya digitalizado viaja por fibra hasta el edificio técnico, con aislamiento galvánico completo entre la medida y el equipamiento de sala.
Adquisición y almacenamiento
Procesado a 1.000 muestras por segundo y canal para el análisis de eventos, con histórico continuo a 10 muestras por segundo y canal.
Alarmas y caracterización
Umbrales configurables para eventos y consumos puntuales, apoyados en el perfil real de demanda medido en el emplazamiento.
Diferenciales
Lo que aporta una campaña de medida real
Perfil de demanda documentado
Base nocturna en torno a 14 A y picos diarios concentrados entre las 18:30 y las 20:00, con máximos puntuales al mediodía.
Umbrales con evidencia
Los eventos por encima de 400 A resultaron indicativos de alta demanda, lo que permite fijar el umbral de alerta sobre una referencia objetiva y no sobre una estimación.
Ventanas de captura de alta resolución
El histórico continuo detecta la condición y dispara la captura de alta cadencia, que es la que permite reconstruir el transitorio.
Electrónica y equipos propios
Diseñamos y fabricamos la electrónica de adquisición y el equipo de recepción de fibra, lo que permite adaptar canales e interfaces a cada emplazamiento.
Especificaciones
Datos técnicos
Cadena de medida
- Sensor
- Bobina de Rogowski sobre alimentador
- Digitalización
- Conversión A/D a potencial de catenaria
- Transmisión
- Fibra óptica al edificio técnico
- Aislamiento
- Galvánico completo entre medida y sala técnica
- Canales por equipo de recepción
- 8 de fibra óptica
Adquisición y explotación
- Cadencia de análisis
- 1.000 muestras/s por canal
- Histórico continuo
- 10 muestras/s por canal
- Magnitudes
- Intensidad y consumo
- Alarmas
- Umbrales configurables para eventos y consumos puntuales
- Explotación
- Análisis de patrones diarios y de picos de demanda
